【信远工程师讲产线】水溶肥生产线:(14)瓶装灌装机设备
发布时间:2024-09-11
来源:营销中心
浏览量:111

本期,我们邀请了信远科技项目中心副总监、机械设计部部长夏工为广大网友讲解分享水溶肥生产线液体瓶装灌装机的结构原理。



各位网友大家好,前面一期内容我们讲了生产液体水溶肥的桶装灌装机及其关联配套设备。本期我们来讲另一种灌装液体水溶肥的专用设备——瓶装灌装机,该灌装机可以灌装100-1000ml容量的方瓶、圆瓶和异形瓶,灌装头数量设计有两头、四头、六头、八头、十头等,不同的机型配置的灌装头数量不同,水溶肥生产厂家可以根据自己的产能需要进行选配。由于水溶肥具有腐蚀性,整机均采用不锈钢材质制造,美观大气、经久耐用。

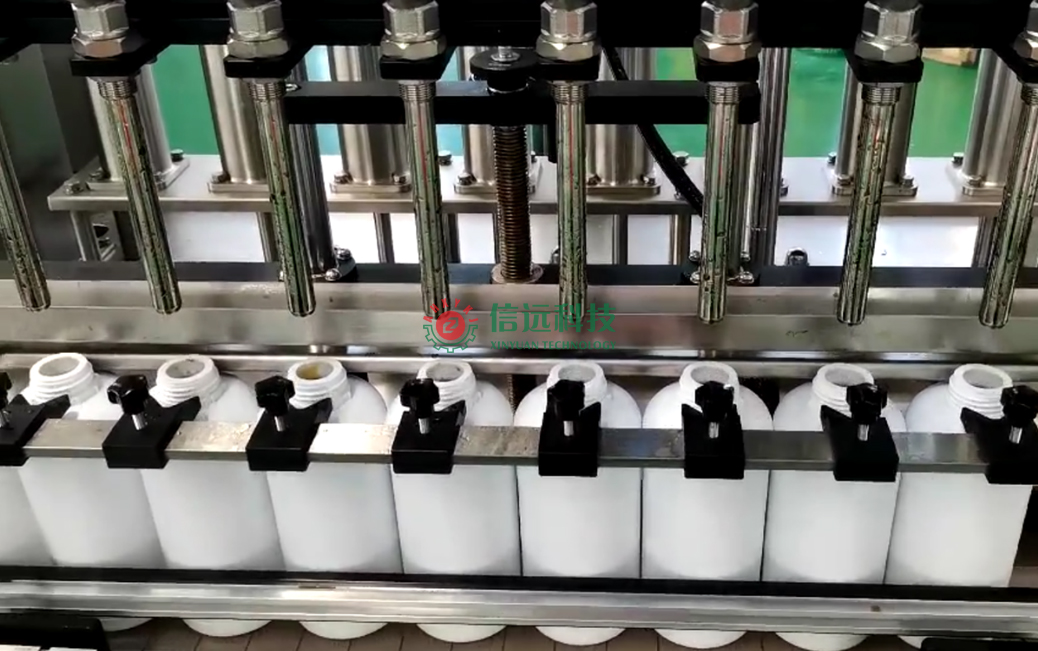

(全自动灌装机)


瓶装液体水溶肥全自动灌装机,是一种活塞式定量灌装机,主要由机架、电机、减速机、气缸、灌装阀、PLC控制器、传感器等组成。该机通过气缸带动一个活塞及转阀的三通原理来抽取和打出液体物料,以控制气缸的行程来调节灌装量,是一种具有灌装、计量功能的自动化灌装设备。该灌装机适用于液体、半流体、粘稠液体、乳液等不同形态物料的灌装作业,具有灌装容量大、灌装重量准确等特点,同时具备联锁控制功能,能够与生产现场的前端供料设备和理瓶机,以及后端的上盖旋盖机进行同步连接,从而实现高效率的自动化灌装作业。

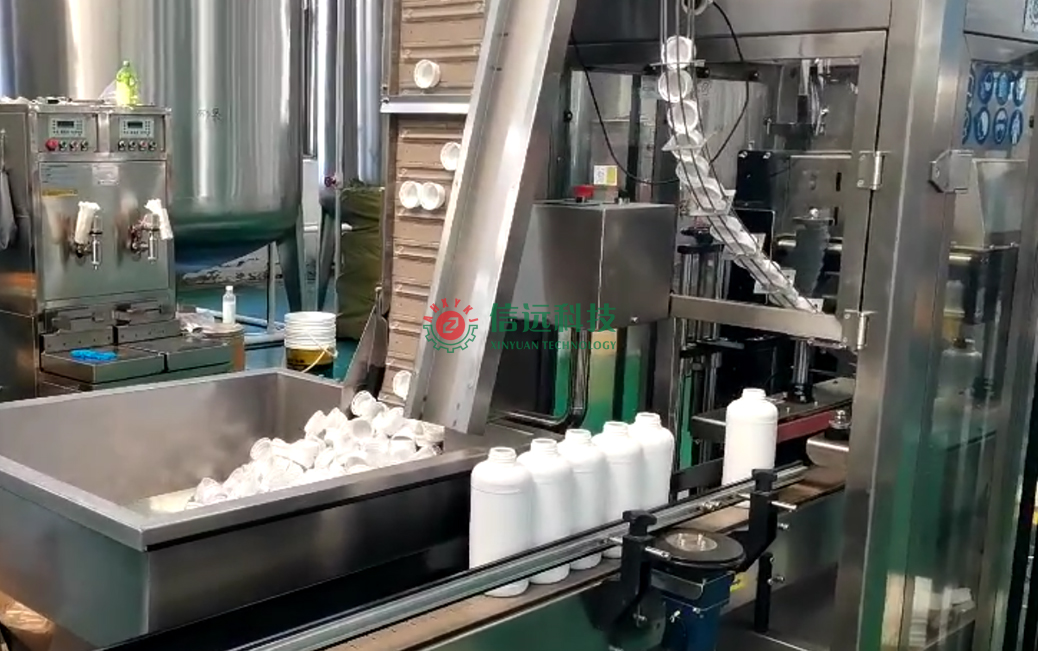

(全自动上盖机)


在完成灌装环节之后,要对出来的瓶子进行上盖,今天我们介绍的是一种提升式全自动上盖机,该机由储盖仓、理盖器、出盖口三个主要部分组成。储盖仓内装有一定数量的瓶盖,在振动电机的作用下,瓶盖通过链板从低处输送到高处的理盖器中,理盖器上装有检测开关,当瓶盖消耗到一定程度时,检测开关发出信号,启动理盖器上盖出盖。该上盖机主体结构采用不锈钢材料制造,与旋盖机配套使用,适用于塑料盖、铝质盖、金属盖等各种瓶盖,自动区别瓶盖正反面,无盖自动上盖,有盖自动停止,与生产线自动同步出盖。

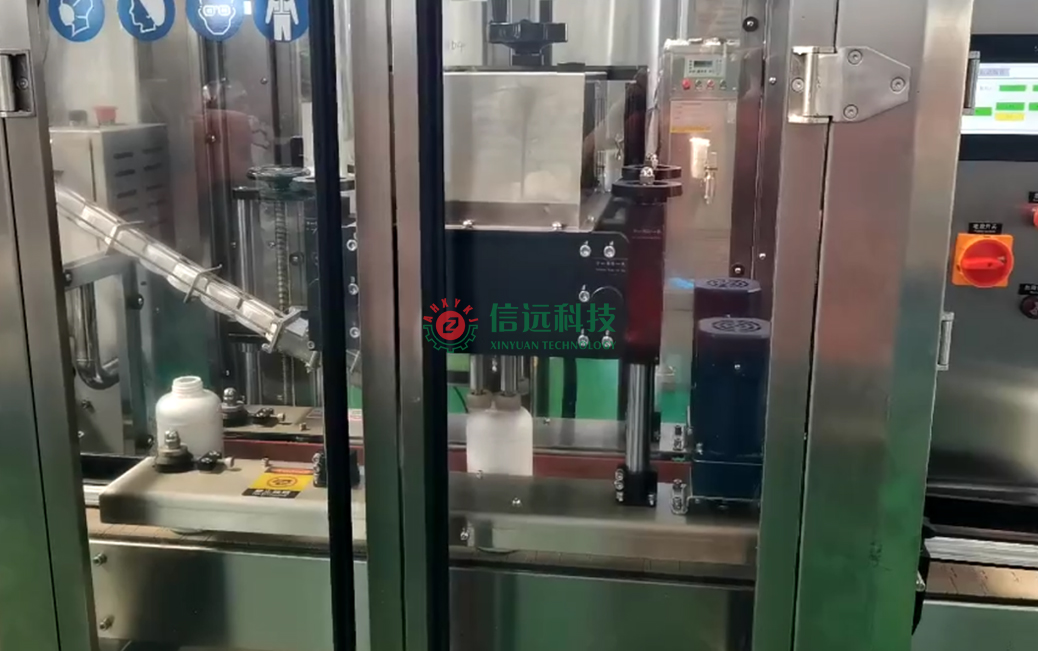

(全自动旋盖机)


下面我们讲一下全自动旋盖机,也是上盖之后的工序。旋盖机有很多种,今天我们介绍一种四轮旋盖机,该机的工作原理是当瓶子到达指定位置夹瓶固定后,传感器自动触发挂盖装置自动放盖至瓶口上方,四个轮子通过传动系统夹住瓶盖,沿着瓶口旋转的方向平衡地施加力量,将盖子旋入瓶子的口部,从而完成封盖操作。该机采用全自动操作模式,能够适应不同瓶高和瓶径的瓶子,四轮旋盖头采用橡胶轮,旋盖力矩可调、力度均匀,锁盖范围宽,可锁不同规格的瓶盖,具有通用性强、适用范围广、封盖效率快、封盖质量高等特点。

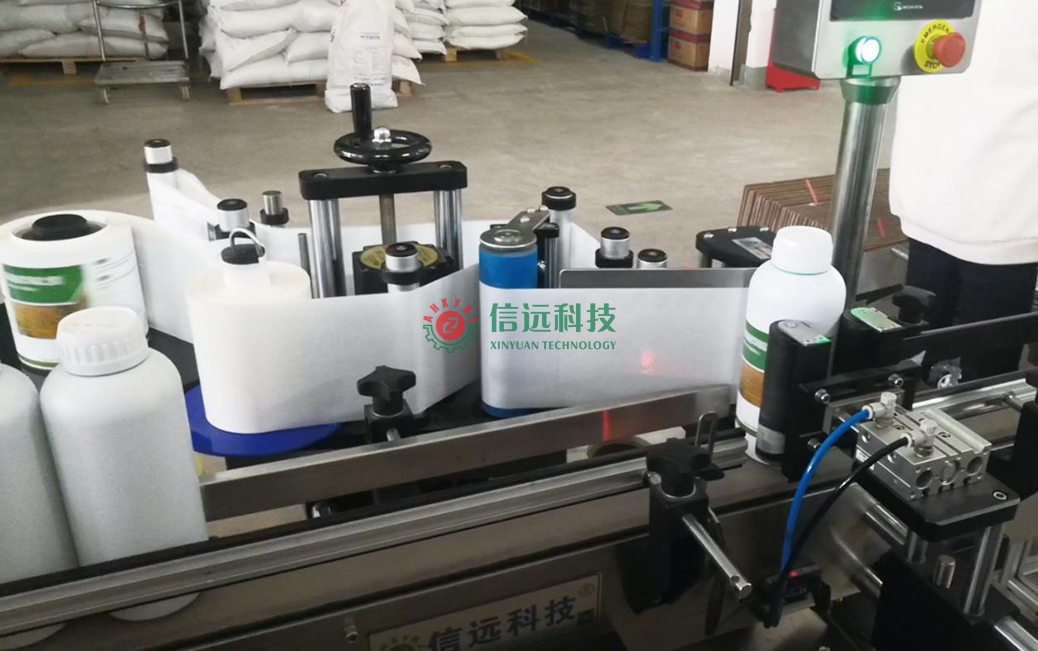

(全自动贴标机)


完成旋盖后的瓶子要进行贴标,全自动圆瓶贴标机是生产瓶装液体水溶肥常用的一种配套辅助设备,粘贴效率高、粘贴效果好、粘贴位置准确。该机使用不干胶卷筒标贴纸,标贴采用滚贴方式完成贴标签的过程,适用圆周单标、双标、定位贴标、满周贴标等贴标形式。该机的工作原理是分瓶输送机构将瓶子逐一分开放行,传感器检测到瓶子到达指定位置,信号传到贴标控制系统,卷筒自动送出标签并贴附在瓶身上,覆标装置带动圆瓶转动,标签完成粘贴。可选配色带打码机和喷码机,在标签上打印生产日期和批号信息,实现贴标赋码一体化。

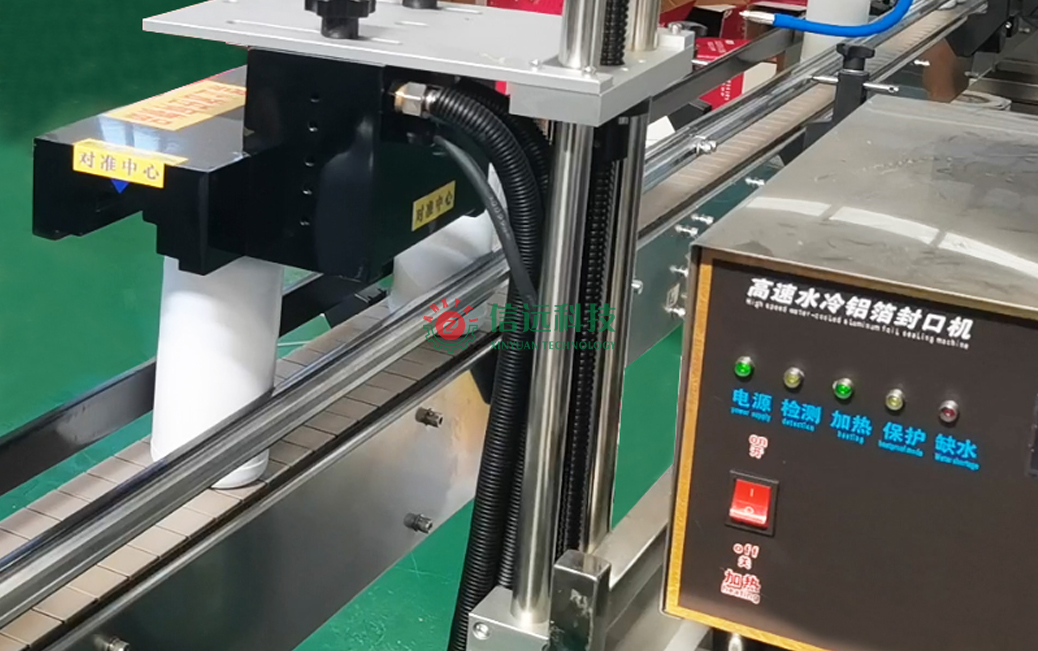

除了以上介绍的灌装机、上盖机、旋盖机、贴标机,瓶装产品的配套设备还有铝箔封口机,由于文章篇幅的原因,就不在这里介绍了,想了解的朋友,可以联系咨询我们。本期关于水溶肥生产线液体瓶装灌装机及关联设备的相关介绍,就为大家讲解到这里。欢迎关注下一期内容,也欢迎广大新老客户联系我们,就您需要的或关心的设备一起交流探讨。
