【信远工程师讲产线】水溶肥生产线:(4)筛分机设备
发布时间:2024-06-13
来源:营销中心
浏览量:170

本期,我们邀请信远科技项目中心副总监、机械设计部部长夏工,为广大网友讲解分享水溶肥生产线预处理设备中筛分机的结构原理。



各位网友大家好,之前的几期内容我们分别讲了水溶肥生产线的投料设备(开袋站)、破碎机设备和粉碎机设备。今天,我们讲一下筛分机设备,筛分机有很多种,主要是根据客户的产线要求来进行选配,下面我挑出几款生产水溶肥经常用到的筛分机设备,带大家认识了解一下。

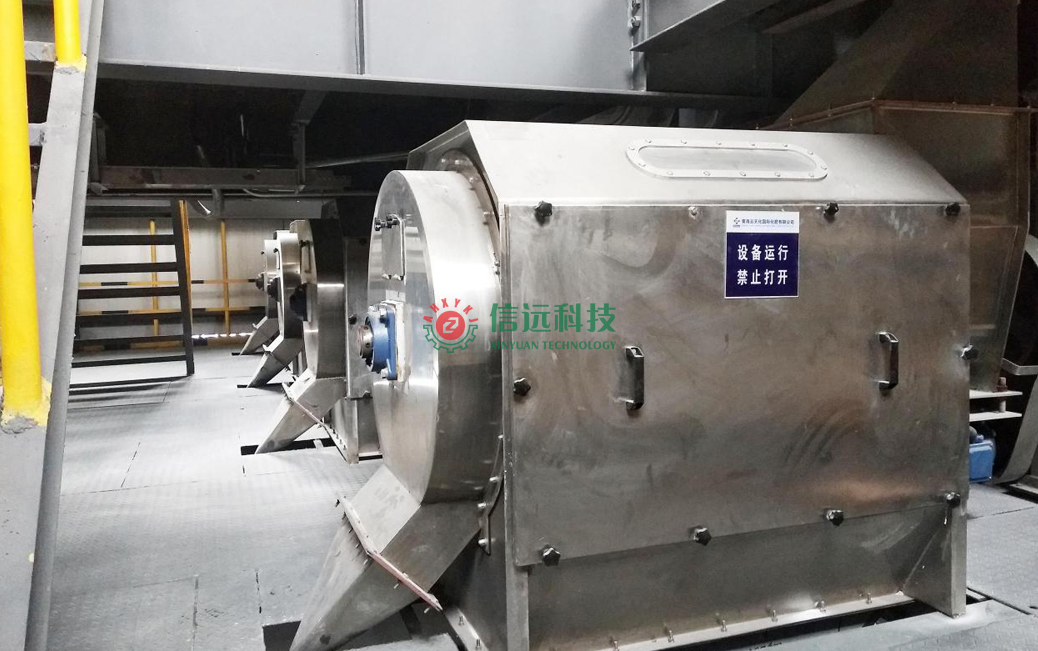

(滚筒除杂筛分机)


先介绍第一款筛分机,也称为除杂筛分机,以清理原料中的杂物为主,采用卧式滚筒结构设计,适用于大吨位生产线原料的快速过滤除杂。该机可以把混杂在原料中的线头、塑料、纸片、结团等大杂,有效清理分离,使原料达到工艺要求。这款设备的工作原理是:当螺旋喂料器将需要筛理的物料喂入筛筒后,在转子打板的旋转推动下,结团物料被打碎,同时在离心力的作用下,小于筛孔的原料迅速穿过筛孔,从底部原料出料口排出机外,大于筛孔尺寸的大杂则在倾斜打板的作用下向大杂出料口方向推移,最后排出机外,完成整个除杂筛分过程。


(滚筒筛分机)


第二款筛分机,也是一款卧式结构的滚筒筛分机,以筛分出不同粒度的原料为主,适用于原料标准化要求比较高的生产线。整机设计为倾斜角,装置后与地平面或平台面成倾斜状态,筛分筒由若干个圆形状筛网组成,外部为密封隔离罩,可以防阻粉尘溢出。这款设备的工作原理是:根据原料的粗细分级要求,筛分筒启动运转后,原料自上而下通过筛网得到分离,细料从筛分筒前端下部出料口排出,粗料从筛分筒后端尾部出料口排出,完成整个筛分过程。滚筒筛内设有梳形清筛机构,使筛分筒在整个工作过程中始终保持清结,不粘不堵,不影响筛分效果。

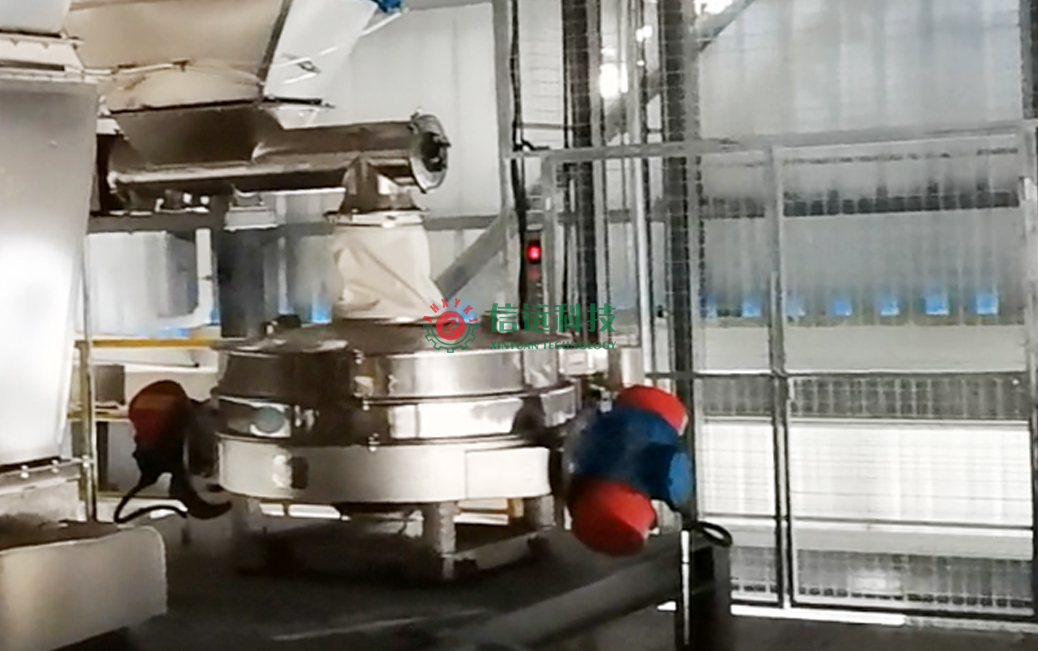

(振动筛分机)


第三款筛分机,是一款圆形结构的振动筛分机,也称为直排筛,以粗略筛分、精密筛分为主,适用于配套精细化工生产线。该机振动源分单电机和双电机结构,物料运行轨迹有多种调节形式,直排处理量大。这款设备的工作原理是:整机利用振动电机及轴上下端的两组偏心块(不平衡偏心块)的相位角以及两台电机之间的交叉角度将振动电机的旋转运动变为水平、垂直、倾斜以及离心作用的多作用力重叠,再将这种作用力传递给筛面,从而达到筛分的目的。根据生产要求,可以通过改变上下偏心块的相位角和重量,来改变振力的大小和物料的运动轨迹,从而筛分出符合标准的原料。

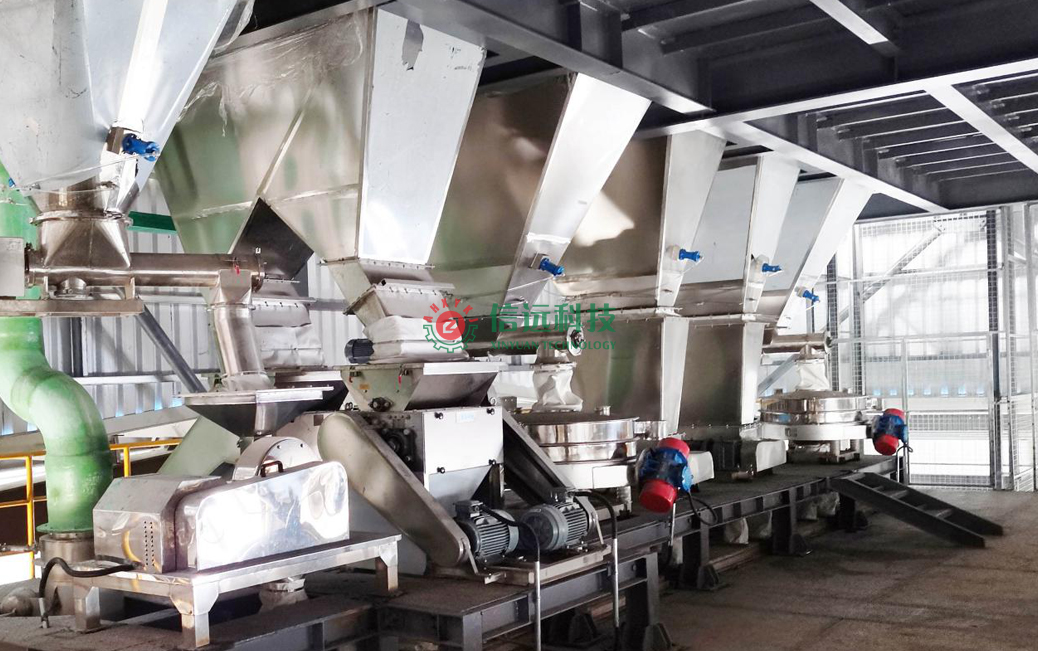

(预处理设备集合)


水溶肥生产线常用的几款专用筛分机设备,就为大家简要介绍到这里。截至本期,我们把预处理工段中的大部分设备都已作了介绍,欢迎关注下一工段设备介绍,也欢迎广大新老客户联系我们,就您需要的或关心的设备一起交流探讨。

本期,我们邀请信远科技项目中心副总监、机械设计部部长夏工,为广大网友讲解分享水溶肥生产线预处理设备中筛分机的结构原理。



各位网友大家好,之前的几期内容我们分别讲了水溶肥生产线的投料设备(开袋站)、破碎机设备和粉碎机设备。今天,我们讲一下筛分机设备,筛分机有很多种,主要是根据客户的产线要求来进行选配,下面我挑出几款生产水溶肥经常用到的筛分机设备,带大家认识了解一下。


(滚筒除杂筛分机)


先介绍第一款筛分机,也称为除杂筛分机,以清理原料中的杂物为主,采用卧式滚筒结构设计,适用于大吨位生产线原料的快速过滤除杂。该机可以把混杂在原料中的线头、塑料、纸片、结团等大杂,有效清理分离,使原料达到工艺要求。这款设备的工作原理是:当螺旋喂料器将需要筛理的物料喂入筛筒后,在转子打板的旋转推动下,结团物料被打碎,同时在离心力的作用下,小于筛孔的原料迅速穿过筛孔,从底部原料出料口排出机外,大于筛孔尺寸的大杂则在倾斜打板的作用下向大杂出料口方向推移,最后排出机外,完成整个除杂筛分过程。


(滚筒筛分机)


第二款筛分机,也是一款卧式结构的滚筒筛分机,以筛分出不同粒度的原料为主,适用于原料标准化要求比较高的生产线。整机设计为倾斜角,装置后与地平面或平台面成倾斜状态,筛分筒由若干个圆形状筛网组成,外部为密封隔离罩,可以防阻粉尘溢出。这款设备的工作原理是:根据原料的粗细分级要求,筛分筒启动运转后,原料自上而下通过筛网得到分离,细料从筛分筒前端下部出料口排出,粗料从筛分筒后端尾部出料口排出,完成整个筛分过程。滚筒筛内设有梳形清筛机构,使筛分筒在整个工作过程中始终保持清结,不粘不堵,不影响筛分效果。


(振动筛分机)


第三款筛分机,是一款圆形结构的振动筛分机,也称为直排筛,以粗略筛分、精密筛分为主,适用于配套精细化工生产线。该机振动源分单电机和双电机结构,物料运行轨迹有多种调节形式,直排处理量大。这款设备的工作原理是:整机利用振动电机及轴上下端的两组偏心块(不平衡偏心块)的相位角以及两台电机之间的交叉角度将振动电机的旋转运动变为水平、垂直、倾斜以及离心作用的多作用力重叠,再将这种作用力传递给筛面,从而达到筛分的目的。根据生产要求,可以通过改变上下偏心块的相位角和重量,来改变振力的大小和物料的运动轨迹,从而筛分出符合标准的原料。


(预处理设备集合)


水溶肥生产线常用的几款专用筛分机设备,就为大家简要介绍到这里。截至本期,我们把预处理工段中的大部分设备都已作了介绍,欢迎关注下一工段设备介绍,也欢迎广大新老客户联系我们,就您需要的或关心的设备一起交流探讨。
