【信远工程师讲产线】水溶肥生产线:(5)配料设备
发布时间:2024-06-19
来源:营销中心
浏览量:257

本期,我们邀请了信远科技项目中心副总监、机械设计部部长夏工,请他为广大网友讲解分享水溶肥生产线配料设备的结构原理。



各位网友大家好,关于水溶肥生产线成套设备的配置,我们之前已经讲了原料投料和原料预处理两个工段的设备。今天,我们讲一下配料设备,配料设备在生产线中可以说是一个承上启下的关键设备,精度要求高,速度要求快,是配方工艺达到标准化的关键环节。配料设备一般由过渡料仓、配料仓、螺旋输送机和刮板输送机几个部分组成,下面我就带大家认识了解一下。

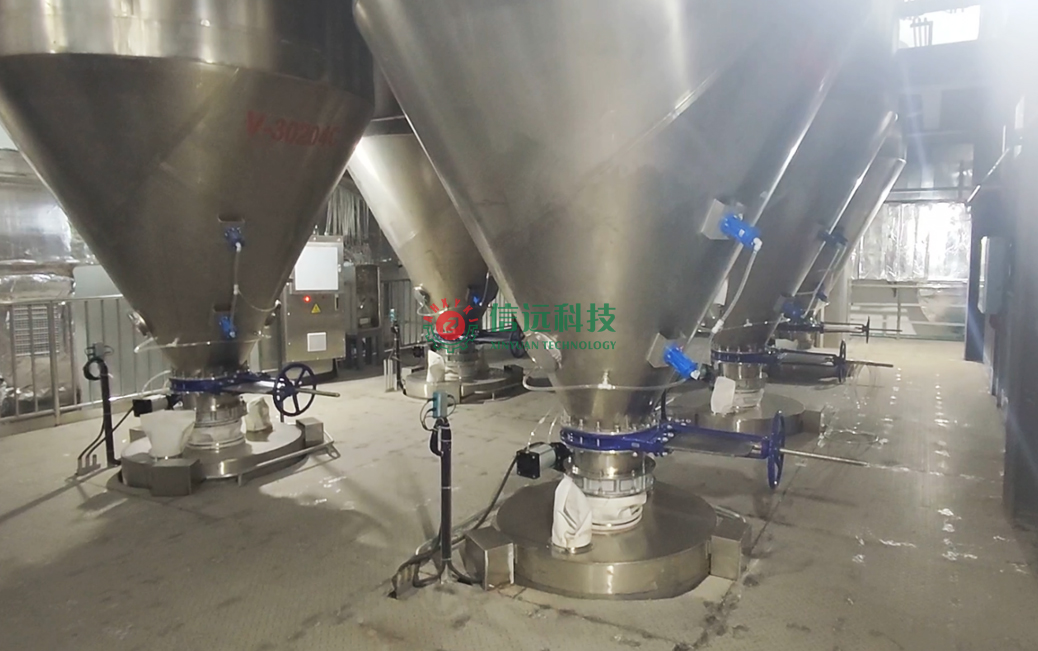

我们先从过渡料仓讲起,过渡料仓位于预处理设备和配料仓之间,是一种锥形结构容器,主要是缓存预处理后的原料,为进入下方的配料仓作过渡缓冲准备。当下方配料仓内的原料小于设定重量值时,系统会自动传送信号给过渡料仓,此时仓门自动开启卸料。为防止原料在腔体内架桥,仓体配有振动、破拱装置。如果您要问一套生产线,需要配置多少个过渡料仓,原则上是一种原料对应配置一个过渡料仓。

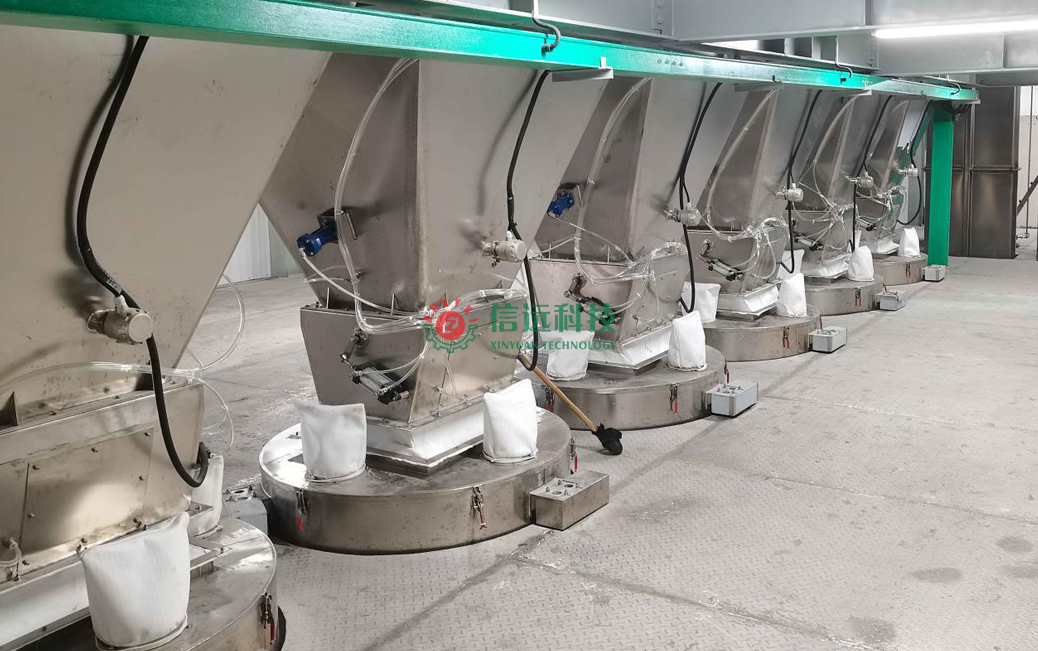

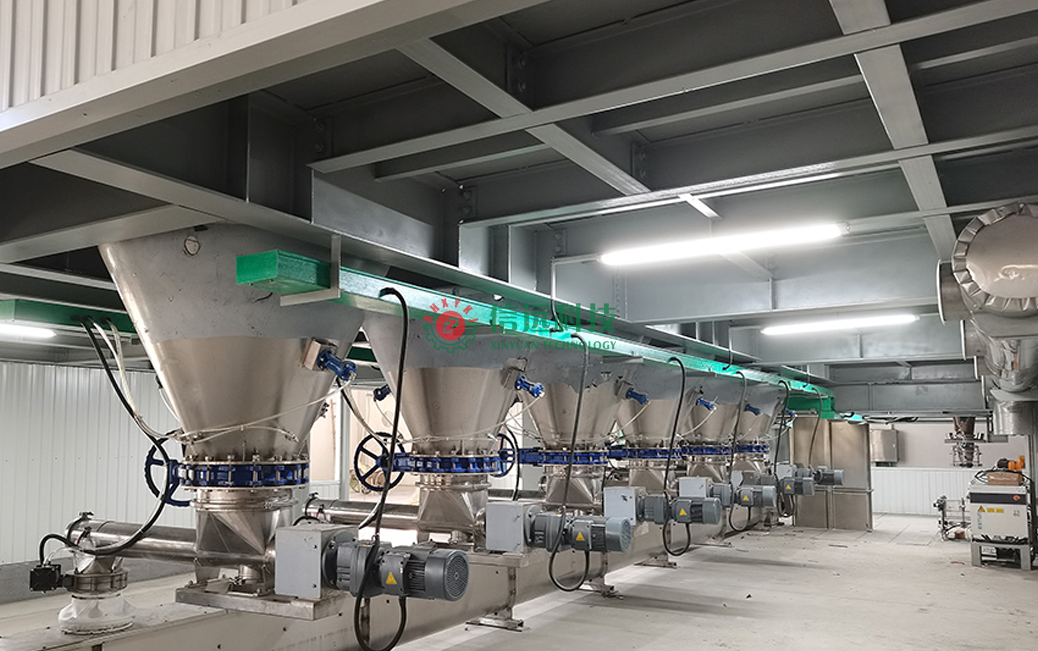

过渡料仓下方连接的是配料仓。配料仓为圆锥形结构,由料仓主体、料仓盖、连接法兰、称重底座,振动底座、减压帽等组成,内镜面材质、无死角。每个配料仓为独立称重设计,配料快、精度高,各料仓主体连接螺旋输送机,供料电机带动螺杆转动配料,变频控制输料速度,快、慢两级加料,可有效控制配料精度,也被称为矢量法自动配料,是一套技术非常成熟的配料系统。

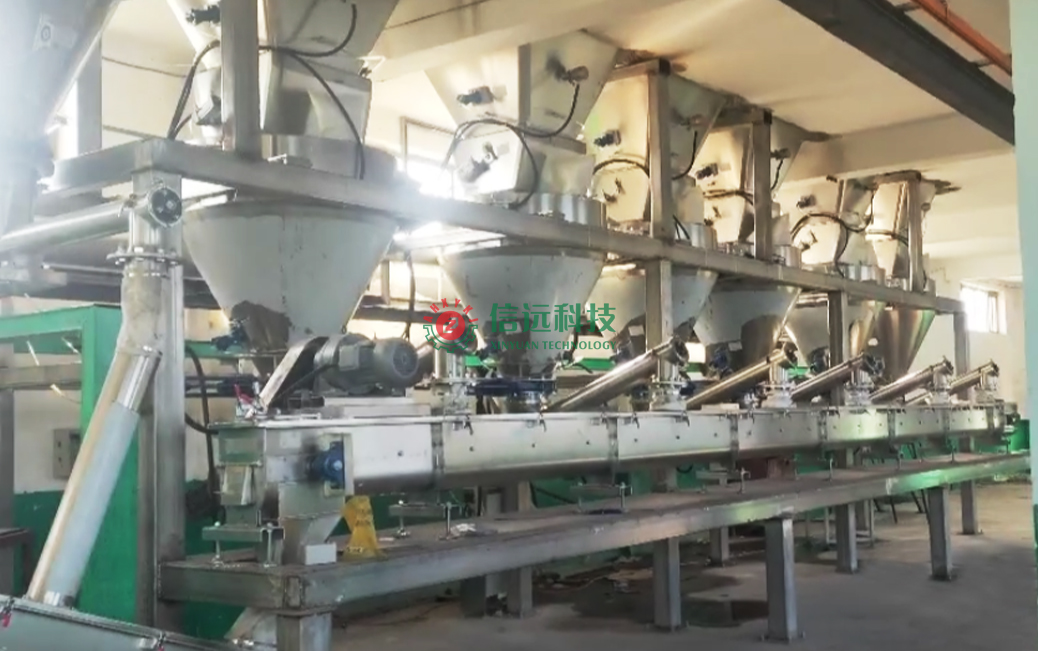

位于配料仓和螺旋输送机下方的是刮板输送机,该输送机是一种U型密封式埋刮板输送机,箱体设计长度可以达到40米左右,刮板贴壁输送,具有自动清理功能,箱壁上不会残存原料。该机结构是将刮板固定在链条上组成刮板链,作为牵引构件。当机头传动系统启动后,带动机头轴上的链轮旋转,使刮板链循环运行带动物料沿着溜槽移动,直至到达卸料口完成卸料。该刮板输送机采用多点进料口设计,每个进料口上方匹配对接每个配料仓的下料口,有效优化了进卸料方式,提高了输送效率。



信远科技设计制造的水溶肥生产线配料设备均为不锈钢材质制造,可以防止使用过程中物料腐蚀,延长设备的使用寿命。本期关于配料设备的内容,就为大家简要介绍到这里,欢迎关注下一期内容,也欢迎广大新老客户联系我们,就您需要的或关心的设备一起交流探讨。

本期,我们邀请了信远科技项目中心副总监、机械设计部部长夏工,请他为广大网友讲解分享水溶肥生产线配料设备的结构原理。



各位网友大家好,关于水溶肥生产线成套设备的配置,我们之前已经讲了原料投料和原料预处理两个工段的设备。今天,我们讲一下配料设备,配料设备在生产线中可以说是一个承上启下的关键设备,精度要求高,速度要求快,是配方工艺达到标准化的关键环节。配料设备一般由过渡料仓、配料仓、螺旋输送机和刮板输送机几个部分组成,下面我就带大家认识了解一下。



我们先从过渡料仓讲起,过渡料仓位于预处理设备和配料仓之间,是一种锥形结构容器,主要是缓存预处理后的原料,为进入下方的配料仓作过渡缓冲准备。当下方配料仓内的原料小于设定重量值时,系统会自动传送信号给过渡料仓,此时仓门自动开启卸料。为防止原料在腔体内架桥,仓体配有振动、破拱装置。如果您要问一套生产线,需要配置多少个过渡料仓,原则上是一种原料对应配置一个过渡料仓。



过渡料仓下方连接的是配料仓。配料仓为圆锥形结构,由料仓主体、料仓盖、连接法兰、称重底座,振动底座、减压帽等组成,内镜面材质、无死角。每个配料仓为独立称重设计,配料快、精度高,各料仓主体连接螺旋输送机,供料电机带动螺杆转动配料,变频控制输料速度,快、慢两级加料,可有效控制配料精度,也被称为矢量法自动配料,是一套技术非常成熟的配料系统。



位于配料仓和螺旋输送机下方的是刮板输送机,该输送机是一种U型密封式埋刮板输送机,箱体设计长度可以达到40米左右,刮板贴壁输送,具有自动清理功能,箱壁上不会残存原料。该机结构是将刮板固定在链条上组成刮板链,作为牵引构件。当机头传动系统启动后,带动机头轴上的链轮旋转,使刮板链循环运行带动物料沿着溜槽移动,直至到达卸料口完成卸料。该刮板输送机采用多点进料口设计,每个进料口上方匹配对接每个配料仓的下料口,有效优化了进卸料方式,提高了输送效率。



信远科技设计制造的水溶肥生产线配料设备均为不锈钢材质制造,可以防止使用过程中物料腐蚀,延长设备的使用寿命。本期关于配料设备的内容,就为大家简要介绍到这里,欢迎关注下一期内容,也欢迎广大新老客户联系我们,就您需要的或关心的设备一起交流探讨。
